DIE ENTWICKLING DES FALCON EXPANDED BEAM STECKVERBINDERS
Am Morgen des 27. Oktober 1981 lief ein sowjetisches U-Boot in den schwedischen Schären auf Grund. Dieses Ereignis wurde weltweit bekannt und brachte Schweden plötzlich in eine internationale Krisensituation.
Außerdem wurde dadurch das Potential der Verwendung von Glasfasern in Sonargeräten in den Fokus gerückt, und das Ereignis markiert den Beginn der Entwicklung einer eigenen Glasfaserkompetenz durch die schwedischen Streitkräfte (SAF). Später entschied sich das schwedische Amt für Rüstung und Wehrtechnik (FMV) für die Linsenstecker-Technologie als bevorzugte Technologie für die taktische Kommunikation im Feld, da sie in rauen Umgebungen in einzigartiger und zuverlässiger Weise funktioniert. Dies war die Geburtsstunde von Micropol, einem Unternehmen, das sich auf passive Glasfasertechnik für extreme Bedingungen spezialisiert hat.
HOHE AMBITIONEN IM BEREICH FORSCHUNG UND ENTWICKLUNG
In den 1980er Jahren, als die schwedischen Streitkräfte ihre Pläne für einen breiteren Einsatz von Glasfaserkabeln und robusten Steckverbindern in Angriff nahmen, wurde Micropol-Gründer Anders Andersson zu einer Schlüsselperson. Er kam von der Königlichen Schwedischen Luftwaffe und gründete Micropol, nachdem er seit dem U-Boot-Vorfall in den Schären von Karlskrona mit Glasfasertechnik gearbeitet hatte. Micropol wurde zu einem vertrauenswürdigen Entwicklungspartner.
„Die nicht standardisierten und anspruchsvollen technischen Anforderungen der schwedischen Streitkräfte für raue Bedingungen reichen von extremer Hitze bis hin zu schmelzendem und gefrierendem Schnee. Die Ausrüstung muss widerstandsfähig gegen Beschädigung, Abrieb, Verformung und Bruch sein. Sie soll Schlamm- und Sandpartikel abfangen, die sich zwischen den Steckern befinden“, erläutert Mikael Andersson, Leiter der Abteilung Forschung und Entwicklung bei Micropol.
Ein Beispiel für erfolgreichen Fortschritt ist die für den 2013 eingeführten FALCON-Steckverbinder entwickelte Glasfasertechnologie.

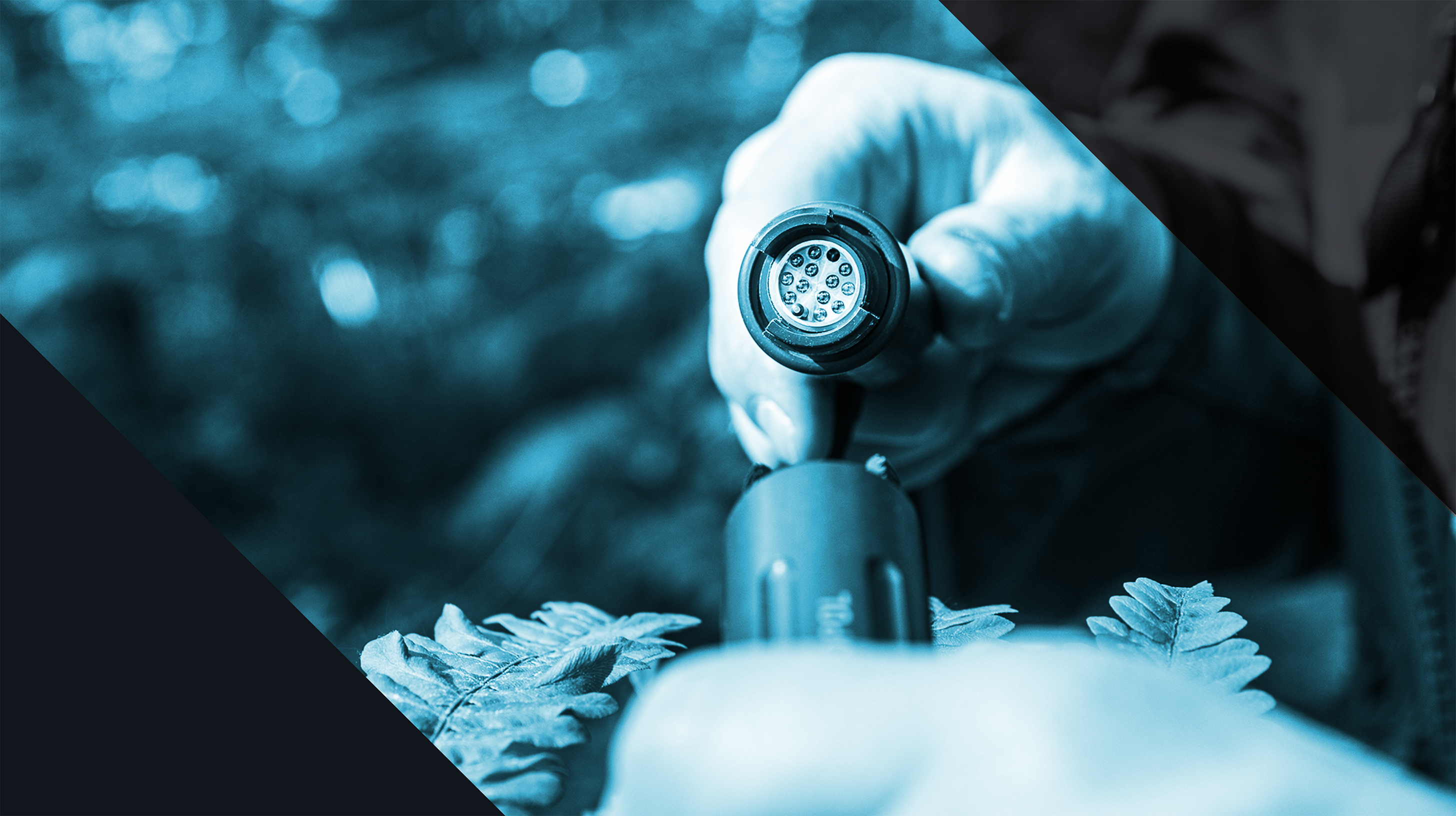

Merkmale des FALCON Expanded Beam-Steckverbinder
|
FALCONTM Mini |
1 bis 4 Kanäle |
|
FALCONTM Junior |
1 bis 12 Kanäle |
Optisch
| Typ | Single-mode (SM), Multi-mode (MM) oder hybrid |
| Übertragung | 40Gbit/s |
| Einfügedämpfung (SM) | Typische Einfügedämpfung -0,8dB (1310 nm) Maximale Einfügedämpfung -1,2dB (1310 nm) |
| Einfügedämpfung (MM) | Typische Einfügedämpfung -0,8dB (1300 nm) Maximale Einfügedämpfung-1,0dB (1300 nm) |
| Rückflussdämpfung | >35dB bei 1310nm oder 1550nm. Polarisationsabhängiger Verlust 0,35 dB |
| Typ der Kupplung | Hermaphroditisch |
| Gemäß | ROHS & REACH |
| Material | Harteloxiertes Aluminum |
| Alternatives Material | Marine Bronze, Titan & Edelstahl |
| Farbe | Grau |
| Zyklen | 3000 Steckzyklen |
| Freier Fall | 500 Stürze aus 1,2 Metern Höhe |
| Vibration | 5-500Hz, 0,75mm Amplitude bei 10G |
| Stöße | 390 m/S Anzahl der Stöße 3x4000 |
| Länge des Schockimpulses | 11ms, halber Sinus bei 35g Anzahl der Achsen: 3 (x, y, z) |
| Empfohlene Wandstärke | 2-3 mm |
| Betriebstemperatur | -57°C – +85°C |
| Schutzart IP (EN 60529) | IP67 |
| Luftdruck | <25kPa -55°C für die Dauer von 4h |
| Korrostionsbeständigkeit | 500h Salzsprühnebel |
| Entflammabarkeit | DOD-STD-1678, Methode 5010 |
DIE VORTEILE DES FALCON EXPANDED BEAM STECKVERBINDERS
1. Eine große Auswahl an Konfigurationen
Der FALCON Expanded Beam Steckverbinder ist im Singlemode-, Multimode- und Mixed-Modus in den Größen mit bis zu vier Kanälen und in der Junior-Größe mit einem bis zwölf Kanälen erhältlich. Der FALCON Junior Expanded Beam Steckverbinder ist der einzige Steckverbinder auf dem Markt mit einer Kapazität von 12 Linsen in der Strahlengröße Junior, der MIL-DTL-83526 zertifiziert ist.
2. Beste optische Leistung
Mit Übertragungsgeschwindigkeiten von bis zu 40 Gbit/s hat der FALCON Expanded Beam Steckverbinder im Vergleich zu den typischen Steckverbindern mit 10 Gbit/s die beste optische Leistung auf dem heutigen Markt. Die hohe Leistung und die Junior-Größe mit 12 Kanälen können dank der Micropol-Linsentechnologie und einem hochmodernen Produktions- und Ausrichtungsprozess erreicht werden.
3. Kompatibel mit anderen Marken
Da alle Steckverbinder hermaphroditisch sind, sind sie mit allen anderen Steckverbindermarken der gleichen Abmessungen kompatibel. Das Standardmaterial des FALCON-Steckverbinders ist harteloxiertes Aluminium. Damit er verschiedenen Kundenspezifikationen und Anwendungen gerecht wird, ist er aber auch in Marinebronze und Edelstahl erhältlich.
4. Getestet für hohe Verschleißfestigkeit
Der FALCON Expanded Beam Steckverbinder wurde im Hinblick auf Zuverlässigkeit selbst in extremen Umgebungen und hochkritischen Situationen entwickelt. Um seine Leistungsfähigkeit unter extremen Bedingungen sicherzustellen, wurde der Expanded Beam Steckverbinder auf eine Haltbarkeit von 3000 Steckzyklen, 500 Stürze aus 1,2 Metern Höhe und extreme Vibrationen bei 5-500 Hz getestet.
5. Getestet unter extremen Bedingungen
Der Expanded Beam Steckverbinder ist so konzipiert, dass er extremen Umgebungen mit wechselnden Temperaturen von hoch bis niedrig standhält, in feuchten Bereichen wasser- und korrosionsbeständig ist und je nach Anwendung mit einem hohen Luftdruck zurechtkommt. Die Standardbetriebstemperatur für den FALCON-Steckverbinder liegt zwischen -57 °C und +85 °C. Optional sind jedoch auch 100 °C möglich, was ihn zum ersten Expanded Beam Steckverbinder der Welt macht, der so hohen Betriebstemperaturen standhält. Der FALCON Steckverbinder ist nach IP67 zugelassen, hat eine Korrosionsbeständigkeit von 500 Stunden im Salznebel und ist entflammbar nach DOD-STD-1678, Methode 5010.
EINE GROSSE AUSWAHL AN EXPANDED BEAM STECKVERBINDERN IN VERSCHIEDENEN GRÖSSEN
FALCON Mini Expanded Beam Steckverbinder
Der kleine FALCON Mini Expanded Beam Steckverbinder ist die kleinste Steckverbinderversion der FALCON-Familie und verfügt über 1 bis 4 Kanäle. Es sind sieben verschiedene Typen für unterschiedliche Bedürfnisse und Anwendungen erhältlich. Alle Mini-Versionen sind für beengte und enge Räume geeignet, z. B. für Militärfahrzeuge.
FALCON Junior Expanded Beam Steckverbinder
Der FALCON Junior Expanded Beam Steckverbinder ist ein Steckverbinder in Standardgröße mit 1 bis 12 Kanälen. Es sind fünf verschiedene Typen für unterschiedliche Bedürfnisse und Anwendungen erhältlich. Alle Junior-Versionen sind mit anderen Markensteckverbindern der gleichen Größe kompatibel. Der FALCON Junior Expanded Beam Steckverbinder ist der einzige Expanded Beam in Junior-Größe auf dem Markt, der über 12 Kanäle verfügt und dem MIL-DTL-83526 20 & 21 Military Standard entspricht.
Haben Sie Probleme, Ihre Lösung zu finden?
Zusammen mit dem Produktionspersonal sind wir jetzt 43 Mitarbeiter und wachsen schnell. Wir sind eines der erfahrensten Unternehmen, das mit passiver Glasfasertechnik arbeitet und tun dies seit den Achtzigern. Zögern Sie nicht, uns zu kontaktieren.
